开普封层施工所用材料有哪些？

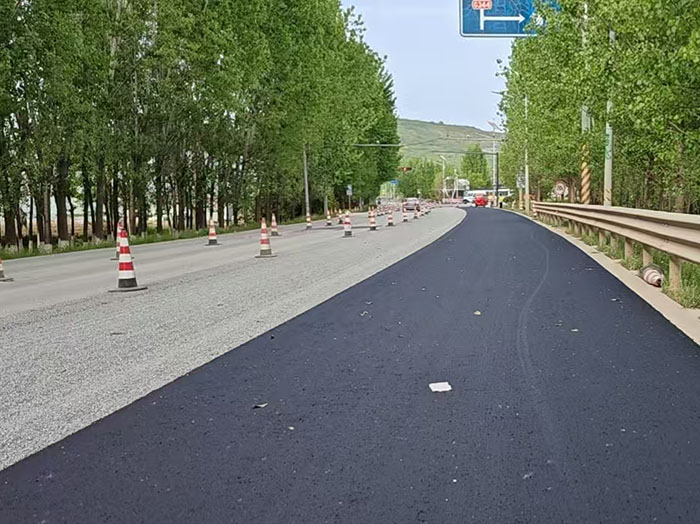

开普封层（Cape Seal）是一种复合型路面预防性养护技术，结合了碎石封层和稀浆封层/微表处的优点，主要由以下材料组成：

1. 碎石封层材料（底层）
（1）沥青结合料
通常采用普通沥青（如70#、90#道路石油沥青）、改性沥青（SBS改性沥青）、乳化沥青（如阳离子慢裂型CSS-1h）或橡胶沥青。
选择依据：交通量、气候条件及原路面状况。
（2）集料（碎石）
规格：单粒径碎石（如4.75–9.5mm、9.5–13.2mm），需洁净、坚硬、耐磨（如玄武岩、辉绿岩）。
质量要求：压碎值≤20%、磨耗值≤30%，与沥青粘附性≥4级（改性沥青可提高粘附性）。
预拌处理：部分工程采用沥青预裹覆碎石以增强粘结性。
2. 稀浆封层/微表处材料（面层）
（1）乳化沥青
常用快凝型乳化沥青（如CRS-1、CRS-2）或改性乳化沥青（如PCR型），满足ISSA A143标准。
改性乳化沥青可提升抗裂性和耐久性。
（2）集料
级配：细集料（如0–3mm、0–5mm），需严格级配控制（如ISSA Type II/III级配）。
矿物填料：水泥、石灰或矿粉（占比1–3%），用于调整破乳速度和强度。
（3）添加剂
缓凝剂（如氯化铵）、促凝剂（如铝酸盐）或纤维（如聚酯纤维），以改善施工和易性或抗裂性。
（4）水
清洁饮用水，用于调节混合料稠度。
3. 其他辅助材料
（1）粘结层材料
在碎石封层与稀浆封层间可能喷洒乳化沥青（如SS-1h）增强层间粘结。
（2）抗剥落剂
针对多雨地区，添加胺类或石灰改善沥青-集料粘附性。
（3）关键材料配比与施工控制
碎石封层：沥青洒布量通常为1.0–1.6kg/m²，碎石覆盖率≥90%。
稀浆封层：乳化沥青用量6–12%，油石比约5.5–7.5%，摊铺厚度5–10mm。
（4）注意事项
气候适应性：低温（＜10℃）或雨季需调整乳化沥青类型和添加剂。
原路面处理：裂缝填灌、坑槽修补需提前完成。
环保要求：部分国家限制挥发性溶剂的使用。
通过合理选材和分层施工，开普封层能有效延缓反射裂缝、提高抗滑性并延长路面寿命（通常5–8年）。具体材料需根据工程实际设计确定。
