高温地区施工需要哪种类型的乳化沥青？

在高温地区施工时，乳化沥青需具备高温稳定性、抗车辙性、延缓破乳时间以及良好的粘结性能，以适应炎热气候和长时间施工的需求。以下是针对高温地区的乳化沥青选型及配方设计要点：

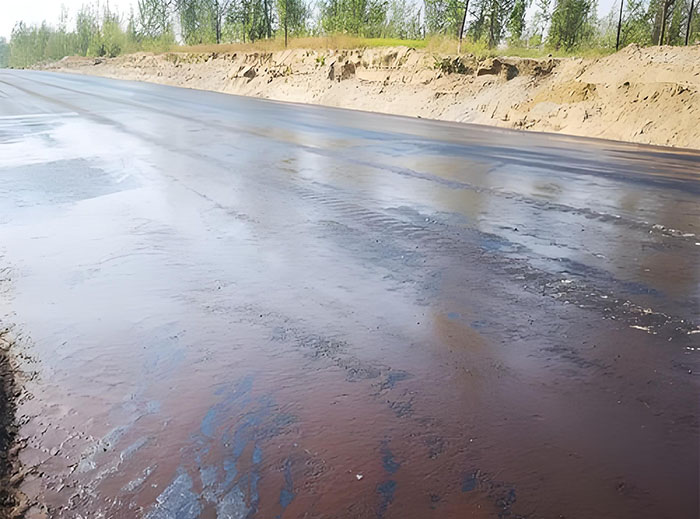

一、推荐乳化沥青类型
1.SBS改性乳化沥青，高温抗变形能力强，弹性恢复好，粘附性优异    高速公路、重载道路、陡坡路段
2.橡胶改性乳化沥青，含废旧轮胎胶粉，耐高温、抗老化，降低反射裂缝，城市道路、机场跑道、高温多雨地区
3.高粘度慢裂乳化沥青    破乳速度慢，延长施工时间，减少高温蒸发影响，长距离摊铺、大面积施工
4.复合改性乳化沥青，SBS+橡胶复合改性，综合性能更优，极端高温（＞50℃）或特殊工程
二、高温专用配方设计要点
1. 沥青基质选择
基础沥青：选用高标号沥青（如70#或90#），软化点建议＞50℃（普通沥青）或＞80℃（改性沥青）。
改性剂添加：
SBS（3%-5%）：提升高温弹性和抗车辙性。
橡胶粉（15%-20%，40-80目）：增强耐高温性和抗裂性。
EVA或PE蜡（1%-3%）：提高高温粘度，减少流动性。
2. 乳化剂体系
慢裂型阳离子乳化剂（如季铵盐类）：延缓破乳，适应高温下水分快速蒸发。
复配非离子乳化剂（如OP-10）：增强乳液稳定性，减少高温絮凝。
3. 关键添加剂
有机硅抗粘剂，减少压路机粘轮，改善施工性，0.5%-1.5%
纳米氧化锌，提升紫外线和高温老化抵抗能力，1%-3%
纤维稳定剂，聚酯纤维或木质素纤维，增强高温抗裂性，0.3%-0.5%
pH调节剂    盐酸/磷酸调至pH 2-3，稳定乳液适量
三、生产工艺调整
1.温度控制：
沥青加热温度：150-160℃（SBS改性需170℃左右）。
水相温度：60-70℃，避免乳化剂失效。
2.乳化设备：高剪切胶体磨（转速≥4000rpm），确保改性沥青均匀分散。
3.储存条件：密封避光，温度≤50℃，储存期≤7天（改性乳化沥青更短）。
四、施工注意事项
1.摊铺时间：避开正午高温（宜在早晚施工），地表温度＞50℃时需喷雾降温。
2.碾压工艺：采用重型压路机，初压温度建议80-100℃，终压温度＞60℃。
3.破乳控制：喷洒后30分钟内完成碾压（慢裂型可延长至1-2小时）。
4.养护：覆盖土工布或洒水养护，防止水分过快蒸发导致开裂。
