冷补沥青添加剂的使用方法是怎么的？

冷补沥青添加剂是一种用于常温下修补沥青路面的材料，能够改善沥青混合料的施工和易性、粘结性及耐久性，适用于应急修补或低温环境下的养护作业。其使用方法主要包括以下步骤：

一、冷补沥青添加剂的基本组成
通常包含以下成分：
溶剂（柴油、煤油等）：降低沥青粘度，使其在常温下可施工。
改性剂（SBS、橡胶粉等）：增强粘结力和弹性。
抗剥落剂：提高集料与沥青的粘附性。
固化调节剂：控制挥发速度，影响成型时间。
二、使用方法
1. 混合料制备
比例控制：
添加剂与沥青的掺量一般为 3%~10%（具体比例需根据产品说明书或试验确定）。
例如：每吨沥青混合料中添加 30~100kg 冷补添加剂。
混合工艺：将沥青加热至 120~140℃（若为成品冷补料可跳过此步）。加入添加剂，搅拌 10~15分钟 至均匀混合。
加入集料（石料、砂等），继续搅拌形成均匀的冷补混合料。
2. 施工步骤
（1）坑槽处理
清理待修补区域，去除松散碎石、积水或杂物。
对深坑槽建议先填充大粒径骨料作为基层。

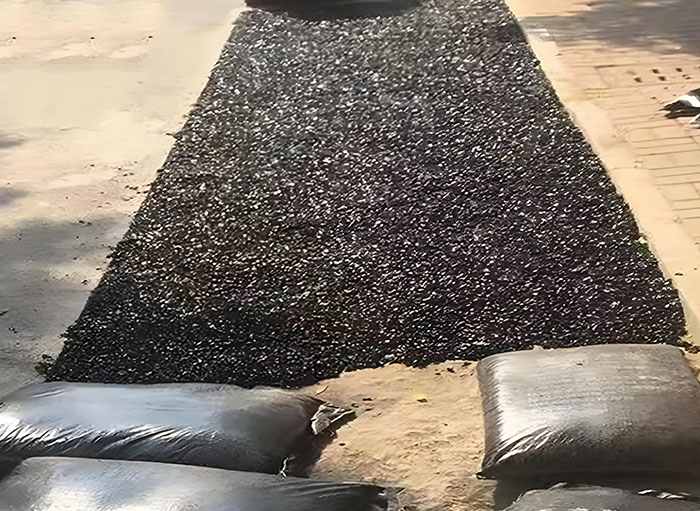

（2）填充混合料
将冷补料倒入坑槽，虚铺厚度需高出路面 1~2cm（预留压实余量）。
用铁锹或小型摊铺机初步整平。
（3）压实
小型压路机或平板夯分层压实，每层厚度不超过 5cm。
边缘部位需重点压实，避免松散。
（4）开放交通
冷补料初期强度较低，但通常 压实后即可开放交通（重型车辆需等待 2~4小时）。
完全固化需 3~7天（取决于温度和添加剂类型）。
三、注意事项
1.温度适应性
低温（-10℃以上）仍可施工，但高温（＞30℃）可能软化材料，需减少溶剂比例。
2.存储要求
冷补料成品需密封存放，避免溶剂挥发导致硬化。
3.粘结增强
潮湿基层需涂刷乳化沥青作为粘结层，提高附着力。
4.修补深度
过深坑槽（＞10cm）建议分层填充，每层压实后再继续。
四、应用场景
1.应急修补：冬季或雨季无法热施工时的快速修复。
2.小面积坑槽：市政道路、小区路面、停车场等。
3.偏远地区：无加热设备或运输距离较长的场合。
总结
冷补沥青添加剂通过简化施工流程和突破温度限制，显著提升了沥青路面修补的灵活性和效率。关键点在于：严格控制配比、充分压实、基层处理干净。对于需要快速修复且无法热施工的场景，冷补技术是理想选择。
