不粘轮乳化沥青的生产方法是什么？

不粘轮乳化沥青是一种专用于沥青路面层间粘结或封层的材料，其核心特点是施工后不粘附车辆轮胎，避免施工污染或破坏。以下是其生产方法及关键技术要点：

一、原材料选择
1.基质沥青
通常选用高软化点（≥60℃）的石油沥青（如70#、90#道路沥青），或改性沥青（SBS改性沥青）。
2.乳化剂
非离子型乳化剂（如烷基酚聚氧乙烯醚）：抗水性强，减少与轮毂的粘附。
复合乳化剂体系：结合阴离子/非离子乳化剂，平衡稳定性和不粘性。
3.添加剂
增稠剂（如纤维素醚）：提高乳化沥青黏度，减少流动性和粘轮风险。
抗粘剂（如硅油、蜡乳液）：在表面形成疏水膜，降低粘附性。
4.水相
水质需清洁（pH 6~8），可添加少量氯化钙（CaCl₂）提高破乳速度。
二、生产工艺流程
1. 沥青加热与乳化剂制备
将沥青加热至130~150℃（改性沥青需160~170℃）使其流动。
乳化剂与添加剂按比例溶于热水（60~80℃），形成均匀水溶液（pH调节至2~3或10~12，根据乳化剂类型）。
2. 乳化剪切（胶体磨处理）
将热沥青与乳化剂水溶液通过胶体磨高速剪切（转速3000~5000r/min），沥青被分散成微小颗粒（粒径1~10μm），形成水包油（O/W）乳液。
关键参数：沥青含量：50%~65%（根据用途调整）。出口温度：80~100℃（避免破乳）。
3. 冷却与稳定化处理
乳化沥青出磨后快速冷却至50℃以下，防止聚结。加入抗粘剂（如0.5%~1%硅油），搅拌混合均匀。
4. 储存与包装
成品储存在密闭容器中，避免高温和长时间静置（保质期通常1~3个月）。使用前需搅拌，防止分层。
三、关键技术控制
1.乳化剂配比优化
非离子乳化剂占比≥60%，减少电荷吸附导致的粘轮。
2.破乳速度调节
通过调整乳化剂类型和pH值，使乳化沥青在施工后快速破乳（如喷洒后10~30分钟内表干）。
3.抗粘剂均匀分散
硅油或蜡乳液需通过高压均质机与乳化沥青混合，避免局部富集。

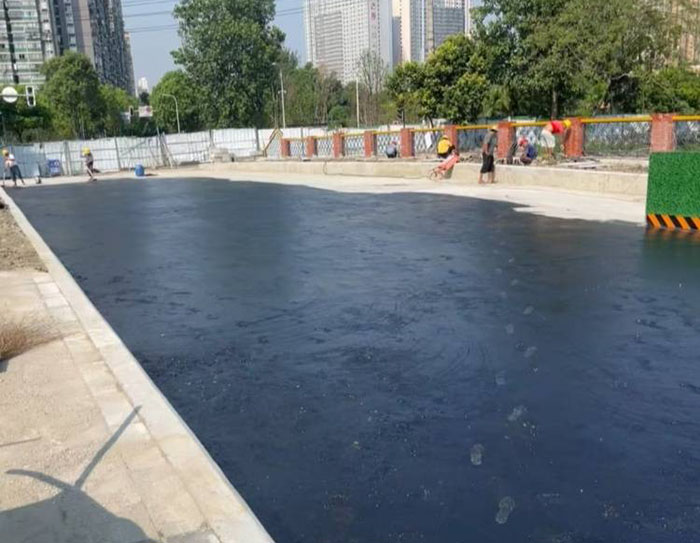

四、应用场景与施工要点
1.用途：层间粘结（如沥青层间、桥面防水）、雾封层、微表处。
2.施工条件：
环境温度≥10℃，湿度≤80%。
喷洒量控制（0.3~0.6kg/m²），避免过量导致流淌。
3.验证不粘性：
施工后1小时内用轮胎碾压测试，无粘连或拉丝现象。
五、常见问题与解决
1.问题1：储存分层
增加增稠剂或改用更稳定的乳化剂。
2.问题2：破乳过快
调整水相pH或添加缓破剂（如OP-10）。
3.问题3：抗粘效果不足
提高硅油添加比例或改用氟碳类抗粘剂。
通过以上工艺和配方控制，可生产出满足高低温施工要求、且不粘轮的高性能乳化沥青。如需具体配方或工艺参数，需结合工程需求进一步优化。
